電纜通過內河，可以征得有關部門同意，從道路橋梁的人行道板下通過，否則需建造電纜管線橋。在工廠區內，當敷設多根電纜，而直埋敷設有困難時，可以建造電纜溝或架空的電纜橋架。電纜橋架的內部結構與電纜溝相仿。

??電纜溝一般用于變配電站內或工廠區，不推薦用于市區道路。（本地區的實際應用看，電纜溝的數量相對較多，一些是應用在市區道路上）電纜溝采用鋼筋混凝土或磚砌結構，用預制鋼筋混凝土蓋板或鋼制蓋板覆蓋，蓋板頂面與地面相平。

??電纜橋架和電纜溝有下述技術要求:

??（1）內凈尺寸和間距。根據敷設電纜的條數和電纜外徑，確定內凈尺寸。表2-3為電纜溝內最小允許距離。

??（2）支架和接地。電纜支架按結構不同，有裝配式和工廠分段制造的電纜托架等種類；以材質來分，有金屬支架和塑料支架。金屬支架應采用熱浸鍍鋅，并與接地網連接。以硬質塑料制成的塑料支架，又稱絕緣支架，具有一定的機械強度并耐腐蝕。支架相互間距為1m。

?電纜溝接地網的接地電阻應小于4。

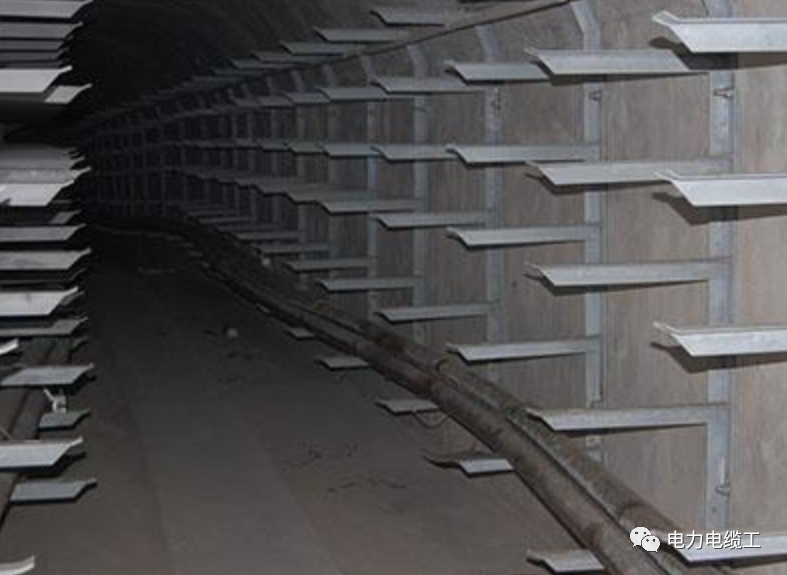

金屬支架

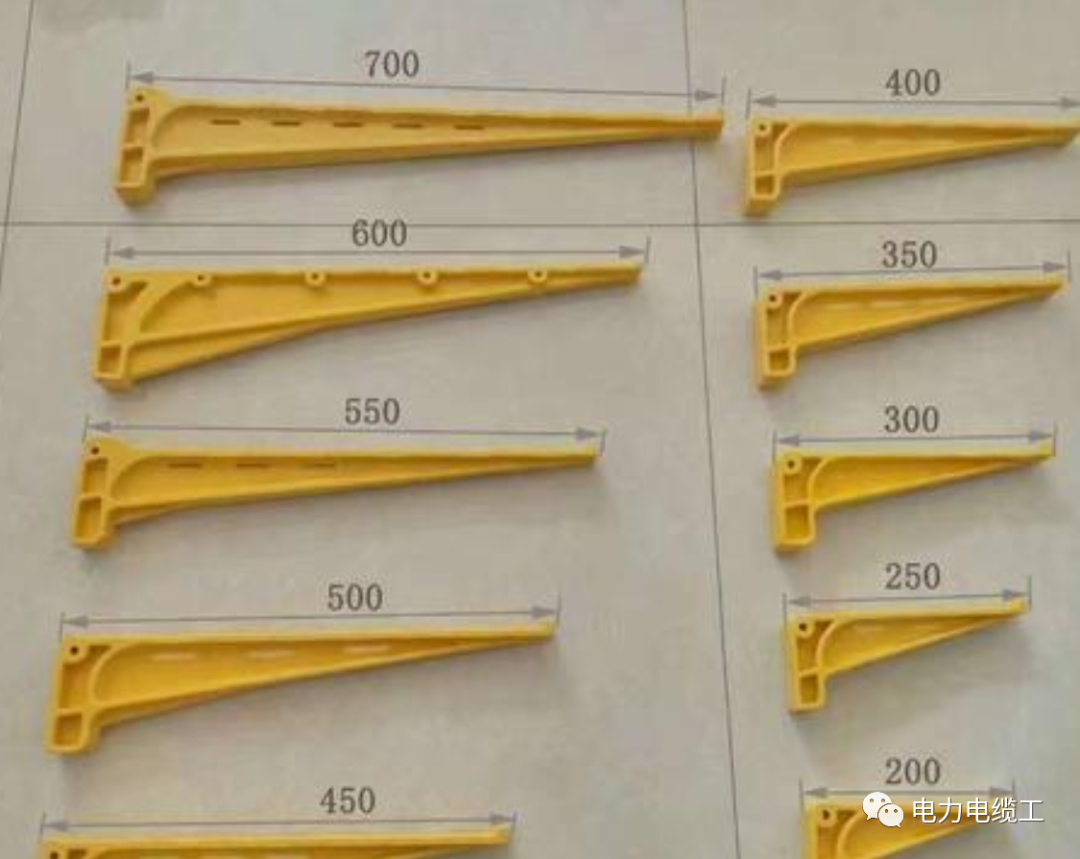

塑料支架

（3）防火措施主要有4個方面。

??1）選用裸鎧裝或聚氯乙烯外護套電纜，必要時可用阻燃電纜。不得選用有纖維繞包外被層的電纜。電纜排列間距應符合表2-3的規定。

??2）電纜接頭以置于防火槽盒中為宜，或者用防火包帶包繞兩層。

??3）高壓電纜應置于防火槽盒內，或敷設于溝底，并用沙子覆蓋。

??4）防范可燃性氣體滲入。

（4）電纜溝蓋板。電纜溝蓋板必須滿足道路承載要求，鋼筋混凝土蓋板應有角鋼或槽鋼包邊。電纜溝的齒口也應用角鋼保護。蓋板尺寸要與齒口相吻合，不宜有過大間隙。蓋板和齒口的角鋼或槽鋼要除銹后刷紅丹漆二遍，黑漆或灰色漆一遍。
